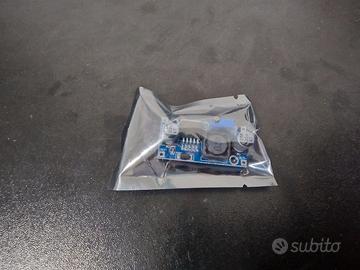

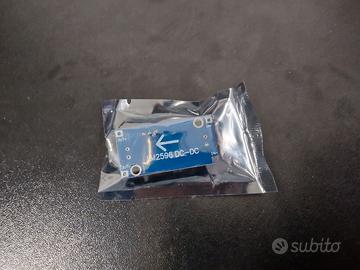

Step down DC-DC 2596 regolatore riduttore tensione

Descrizione

Step down DC-DC 2596 Permette di collegare un alimentatore da 3v a 40v e regolare l'uscita, abbassandone la tensione da 1.25v a 35v (sempre inferiore a quella di ingresso) Il convertitore buck è costituito da un circuito stampato spesso 36u con induttori ad alto Q con indicatori LED ad alta potenza, adatto a vari progetti elettronici Se la corrente di uscita è maggiore di 2,5 A (o la potenza di uscita è maggiore di 10 W), aggiungere un dissipatore di calore per lavori a lungo termine Per la regolazione è sufficiente collegare l'alimentatore è, tramite un multimetro (tester) verificare la tensione in uscita e regolarla tramite la vite dorata (trim), avvitando in senso orario per aumentare la tensione, antiorario per ridurre. Se la tensione non diminuisce, basta continuare a svitare finche non cala Specifiche: Modello: modulo step-down DC-DC L-M 2596 Tensione di ingresso: CC 3,2 V ~ 40 V Tensione di uscita: CC 1,25 V ~ 35 V (regolabile) Corrente di uscita: 3 A (max) Efficienza di conversione: 92% (max) Ondulazione di uscita: <30 mV Frequenza di commutazione: 65 KHz Temperatura di esercizio: da -45 ℃ a + 85 ℃ Regolazione del carico: ± 0,5% Regolazione della tensione: ± 2,5% Dimensioni (L x L x A): 43x21x14 mm
