Descrizione

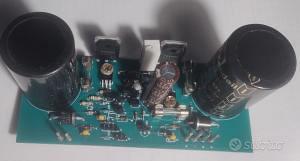

La scheda di amplificazione, presenta in basso a destra quattro contatti di potenza per l'alimentazione duale per un minimo di +40V e -40V fino ad un massimo di +-60V . In basso a sinistra l'uscita e nel centro l'ingresso in un strip pin di tre contatti uno di segnale e due di massa. Sopra l'ingresso vi è uno strip pin a 4 contatti dove, con tutti aperti il guadagno dell'amp è di -50 con il primo a destra chiuso di -75 e con tutti chiusi di -150 . Si adatta bene a sostiture le schede di amplificazione con integrati serie stk-08x degli organi yamaha FS70 e D85 e similari, oltre ovviamente ad altre applicazioni. Prima di alimentare l'amplificatore bisogna collegare saldamente i due finali ad un dissipatore, mantenendo l'isolamento elettrico, in grado di dissipare la potenza necessaria al mantenimento della temperatura degli stessi entro i limiti di funzionamento. Nel caso estremo di una potenza massima prevista di 500W si richiederebbe un dissipatore in grado di smaltire 170W mantenendo la temperatura del case dei finali a 25°C .
