Descrizione

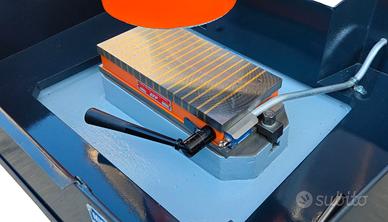

RETTIFICATRICE LTF CON COLONNA RINFORZATA TIPO EXTRA - ART. 664 COMPLETO DI PIANO MAGNETICO 320 X 150 MACCHINA USATA, CE, RICONDIZIONATA ED ADEGUATA CARATTERISTICHE • Basamento e braccio porta colonna: realizzati in fusione monolitica di ghisa della migliore qualità con nervature nei punti sottoposti alle maggiori sollecitazioni, in modo da consentire la massima rigidità alla testa porta mola. • Testa motore porta mola: composta da un motore speciale trifase ventilato esternamente e dinamicamente equilibrato, il cui mandrino, di grandi dimensioni ruota su cuscinetti speciali adatti per alte velocità, con ripresa automatica dei giochi. • Colonna: fusa in ghisa, imperniata sull´apposito braccio per mezzo di cuscinetti a rulli conici di grandi dimensioni registrabili, per permettere la massima rigidità alle flessioni. • Avanzamento verticale rapido: si ottiene per mezzo di un volantino graduato che agisce su una coppia di ingranaggi elicoidali, in modo da permettere un avanzamento di 2 mm ad ogni giro. • Avanzamento verticale micrometrico: a mezzo di un nottolino posto sul tamburo del volantino; può essere innestato o disinnestato, permettendo letture dirette sul nonio del volantino di 0,01 mm. ACCESSORI IN DOTAZIONE • impianto di refrigerazione con elettropompa • porta mola completo di mola a tazza • carter di protezione • chiave di servizio • comandi in bassissima tensione • piano magnetico permanente 320 X 150 DATI TECNICI Art.664 Distanza fra colonna e asse mola260 mm Distanza max fra piano e mola300 mm Superficie max rettificabile350x170 mm Avanzamento rapido per ogni giro di volantino2 mm Avanzamento micrometrico mediante nottolino0,01 mm Dimensioni della mola a tazza200x80x78 mm Giri mola al minutoN. 2.800 Potenza del motore mola4 HP Potenza elettropompa0,15 HP Frequenza50 Hz Alimentazione380V trifase Dimensioni ingombro1100x950x1.700 mm Peso nettokg 550 c.a.
