Bird 43 - Wattmetro RF passante

Descrizione

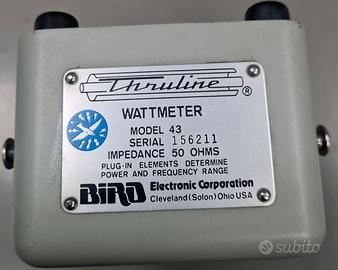

Il Bird 43 è un wattmetro direzionale con linea passante per misure di potenza diretta e riflessa su una linea di trasmissione (Thruline). La linea ha un'impedenza caratteristica di 50 ohm ed è corredata di due connettori N-femmina che possono essere facilmente sostituiti senza nessuna saldatura con il tipo UHF o altre varianti (Quick Change). Nell'apposito vano situato nella parte anteriore della linea passante viene posizionato l'elemento di misura intercambiabile detto slug oppure "tappo", il quale deve essere orientato nel verso indicato dalla freccia sovra impressa per misurare la potenza diretta e ruotato di 180° per misurare quella riflessa; è possibile così risalire facilmente al rapporto di onde stazionarie (SWR o ROS) mediante le apposite tabelle fornite nel manuale oppure con formule e supporto reperibili in rete. Impedenza nominale: 50 ohm VSWR massimo: 1.05:1 Range di Frequenza: 0.45 - 2700 MHz (capsule in vendita per gamma 100-250MHz) Range di Potenza: 100 mW - 10 kW Precisione: +/- 5% f.s. (del fondo scala) Dimensioni: 92 x 102 x 175 mm Peso: 1.36 kg Usato ma in ottime condizioni Unico proprietario Tappo da trasporto di alluminio in dotazione Completo di manuale originale e copia del manuale in italiano
