Descrizione

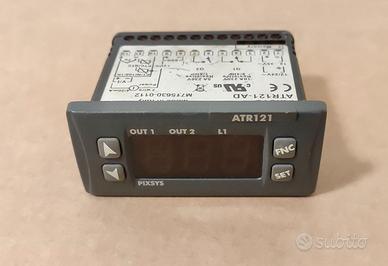

Pixsys atr121 Regolatore PID usato in ottime condizioni
Questo controllore PID compatto è caratterizzato da un'elevata configurabilità. L'ingresso analogico è programmabile per sensori di temperatura (termometri a resistenza, termocoppie) ma anche per segnali normalizzati (ad esempio su trasmettitori di pressione, umidità e sensori di flusso),
L'algoritmo di controllo PID caldo-freddo è ottimizzato sia per la regolazione della temperatura che per i processi con transitori rapidi, come il controllo della pressione e di flusso.
Le caratteristiche software dell'ATR121 includono logiche apri/chiudi per il controllo delle valvole nei sistemi industriali HVAC e di dosaggio.
Le uscite del controllore sono sempre liberamente selezionabili come molteplici modalità di comando/allarme/evento.
Alimentazione12..24 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV
Consumo2,4 Watt/VA max
Display3 cifre, 0,56" red + 3 led di segnalazione
Ingressi analogici1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J (compensazione automatica del giunto freddo 0..50°C, ±0,5% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (ß 3435K), Ingressi lineari 0..10 V (40000 punti), 0/4..20mA (30000 points), Potenziometri 6..150 KO (40000 punti).
Impedenza:
0-10V: Ri > 110KO
0-20mA: Ri < 4.7O
4-20mA: Ri < 4.7O
Tempo di acquisizione100 ms (frequenza 10 Hz)
Uscita digitale1x 12..35 VDC - 30 mA per il comando SSR
Uscita ausiliaria12 VDC - 30mA max per alimentazione sensori
Uscita Relè1x 8 A - 250 V AC carichi resisitivi
Dimensioni
74 x 32 x 53 mm
Materiale
Contenitore: policarbonato, Frontale: ABS UL94V0 autoestinguenti
Peso
Circa 100 g
Protezione
Pannello frontale: IP54, Contenitore: IP30, Morsettiere IP20
Condizioni operative
Temperatura 0-45 °C, umidità 35..95 uR%
Certificationi CE, UL
compatibile con gefran - eliwell
