Attrezzo montaggio anello albero motore Vespa PX

Descrizione

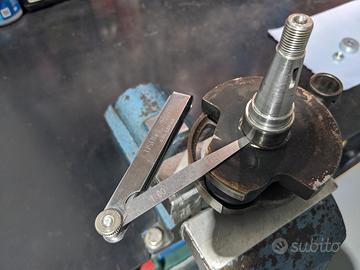

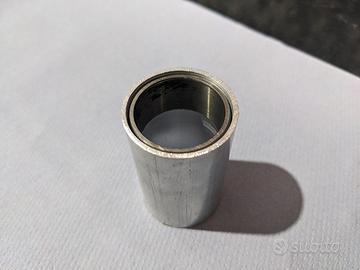

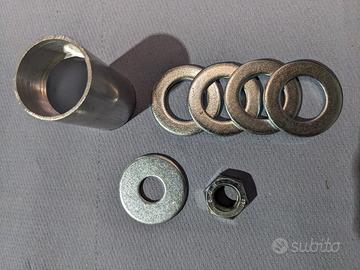

Attrezzo specifico per il montaggio dell' anello interno del cuscinetto a rullini albero motore lato volano per: -Vespa PX 125/150/200 - 125 TS - 150 Sprint Veloce - 150 Super - 200 Rally - T5 -Cosa 125/150/200 Come illustrato in foto l'attrezzo permette il montaggio dell'anello interno del cuscinetto a rulli lato volano senza necessità di riscaldarlo, rischiando di compromettere il trattamento termico di indurimento della pista. Il montaggio avviene completamente a freddo, basterà seguire le fasi in foto: 1. Posizionare l'anello sull' albero motore lubrificando sia il perno dell' albero che l'anello per facilitare l'inserimento. 2. Inserire il tubo dalla parte in cui è presente la sede di misura esatta del diametro esterno dell'anello. 3. Inserire la rondella con foro di 12mm. 4. Inserire il dado e avvitare con chiave di manovra da 19 fino a far arrivare il sistema a battuta. 5. Ripetere l'operazione n°4 di volta in volta aggiungendo tra il tubo e la rondella con foro da 12mm le 4 rondelle con foro maggiorato per aumentare lo spessore. Il tubo che permette l'inserimento dell'anello è realizzato in alluminio anticorodal di modo che non possa in alcun modo andare a rovinare l'anello facendoci pressione, allo stesso tempo la sua durezza impedisce indesiderate deformazioni anche dopo ripetuti usi. La profondità della lavorazione di tornitura interna del tubo è pensata in modo tale che permetta all'anello di non andare a battuta sulla spalla ma si fermi 1mm prima, come da specifica Piaggio. Tengo a precisare che gli alberi in commercio possono avere delle piccole differenze di quote e quindi è bene controllare sempre con uno spessimetro che il millimetro previsto sia rispettato. L'attrezzo essendo una realizzazione artigianale può avere delle imperfezioni visive che non vanno a compromettere il funzionamento. Declino ogni responsabilità da usi impropri o senza tenere conto del controllo finale del rispetto del millimetro come da specifica Piag
