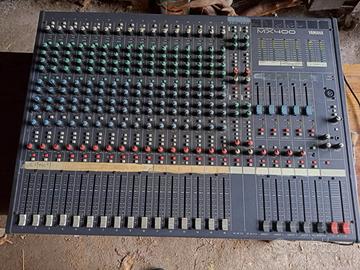

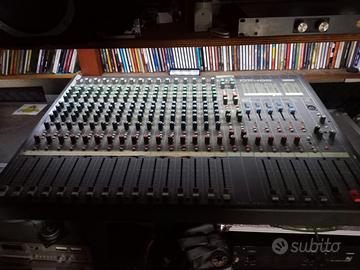

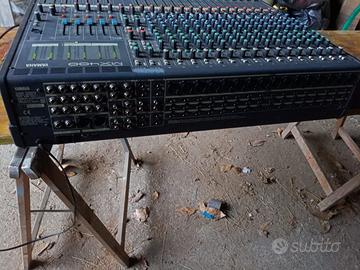

Ciascuno dei canali di ingresso mono offre le seguenti funzioni.
• Jack di ingresso XLR/phone
• Interruttore pad da 20 dB / controllo del guadagno a variazione continua
• EQ a 3 bande (con frequenza media variabile) / interruttore on/off EQ / interruttore filtro passa-alto
• Jack insert TRS / uscita diretta
• Un totale di 5 sistemi AUX SEND (pre × 2, post/pre × 2 (commutabile), post × 1)
• Interruttore di assegnazione gruppo ODD/EVEN e stereo / controllo pan
• Interruttore di attivazione canale
• Interruttore PFL
• Misuratore di livello per un controllo accurato del livello
Oltre ai canali di ingresso mono, sono disponibili 4 set di canali di ingresso stereo,
con le seguenti funzioni. • Quattro ingressi stereo con EQ a 2 bande
• Interruttori di assegnazione GROUP/AUX/STEREO
• Controllo bilanciamento/pan
• Selettore jack TRS da 1/4" e selettore jack di ingresso RCA (solo per ingresso stereo 1/2)

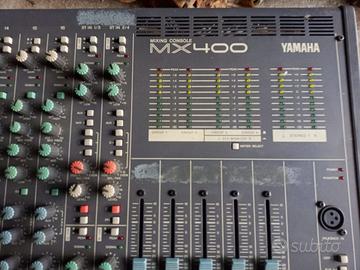

La sezione master offre le seguenti funzioni.
• Cinque controlli AUX SEND in stile fader

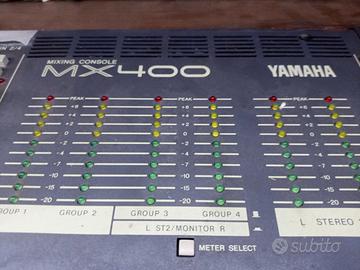

• Misuratore di livello indipendente a 3 punti per ciascun controllo AUX SEND
• Interruttore TO ST e controllo pan per ciascun GROUP
• Interruttore GROUP ON, interruttore AFL e fader da 100 mm per ciascun GROUP
• L'interruttore MONI/ST2 consente di commutare il segnale di uscita ST2/MONI OUT nei due modi seguenti:
1) Uno dei segnali provenienti da una sorgente esterna in ingresso al bus stereo, al bus PFL o all'ingresso 2TR IN.
2) Lo stesso segnale del segnale di uscita ST1 OUT.
• L'interruttore ON, l'interruttore L+R e il fader sono forniti per il segnale di uscita ST2/MONI OUT.
Inoltre, sono disponibili le seguenti funzioni In dotazione.
• Ingressi microfonici XLR
• Controllo del livello di talkback
• Interruttore di assegnazione
I jack TAPE IN e REC OUT sono dotati di controlli di livello, per una maggiore praticità
quando è necessario un margine aggiuntivo per il monitoraggio o la registrazione.
Ritiro in zona a mano
