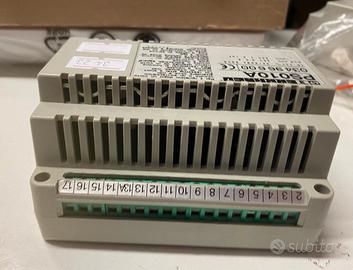

PS010A Videocitofonia - alimentatore video. Bticino.
-Custodia DIN 6 moduli
- Protezione da cortocircuiti e sovraccarichi mediante PTC
- Peso 0,37 kg.
Morsetti di connessione e loro funzioni
2 Comando "Din-Don" (da collegare all'alimentatore aggiuntivo art. PS020)
3 Comando chiamata bitonale dal posto esterno ( comune pulsanti) e comando accensione monitor dall'interno
4 Alimentazione temporizzata 23V DC ( 1 min) per posti interni, derivatori, relais di inserzione monitor. Autoprotetto contro cortocircuiti e sovraccarichi.
5 Alimentazione +15V DC per servizi, centralino di portineria, alimentatore aggiuntivo art. PS020
7 Sincronismi di quadro 15Vpp 50Hz per art. TC150
8 Alimentazione temporizzata telecamera 20V DC ( 1 min)
9 0 Volt Dc
10 0 Volt sezione video
11/12 0 Volt per circuito fonico; relè inserzione monitor, segnali e comandi di chiamata; circuiti interni centralino art. 45.51, relais luce scale art. 40.91 e relais ausiliari
13 Comando apriporta
13A Comando apriporta max 5 secondi
14/15 Alimentazione servizi e Stand-by monitor
16 Alimentazione 24V AC
17 Alimentazione 24V AC
18 0 Volt per lampade di illuminazione pulsanti e serratura elettrica
19 Alimentazione 17V eff. semionda per lampade pulsantiera (max 6)
20 Alimentazione 17V eff. semionda attraverso contatto relè per serratura
21 Alimentazione temporizzata 24V AC (1 min) per lampade di ripresa
22Alimentazione 17V eff. semionda per resistenza preriscaldo
23 Alimentazione temporizzata +15V DC per circuito fonico
Possibilità installative: Montaggio a parete con viti e tasselli o su guida DIN 35
Dati Principali
CondizioneCome nuovo - perfetto o ricondizionato
