Quadro Elettrico Solare da Balcone 350W

Descrizione

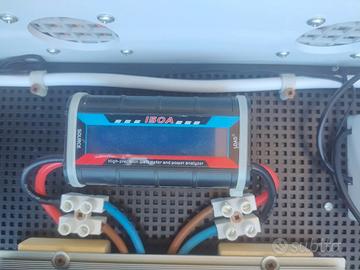

Il quadro è stato realizzato in modo artigianale e utilizzato per un impianto P&P da balcone con una stringa solare da 350W (4 pannelli da 100W). I cablaggi interni sono stati realizzati sulla base di questo necessità (balcone piccolo, limitato spazio per i pannelli). L'inverter impiegato, però, è di potenza superiore e potrebbe essere utilizzato fino a 600W. Qualora l'acquirente volesse approfittare di questa possibilità, dovrà adeguare i cablaggi interni alle sue esigenze. Caratteristiche del quadretto elettrico: . Dimensioni: larghezza 36cm, altezza 46cm, profondità 12cm . Peso: 5kg circa . Aperture per ricircolo dell'aria (entrata): nr.4 (due per lato), protette da mascherina. . Apertura per uscita forzata dell'aria: nr.3 (sul fondo del quadretto). . Raffreddamento dei componenti interni: tramite nr.3 ventilatori, comandati da termostato programmabile. . Ingresso cavi DC: nr.2 conduttori, sezione conduttori 6mm2. . Uscita cavi AC: cavo 3x1,5, terminato con spina europea. Componenti principali: . Power meter (analizzatore di rete): visualizza i dati elettrici istantanei provenienti dalla stringa fotovoltaica (V, I, W, altri); . Inverter "on grid" (caratteristiche principali): ingresso 11-32 Vdc (da power meter), uscita 170-260 Vac (spina inserita nella ciabatta), 600W. Componenti di servizio: . Ciabatta elettrica: con interruttore, 6 prese 220V, terminata con la spina da inserire nella presa di rete che si vuole alimentare con l'inverter "on grid"; è di servizio alle seguenti utenze: inverter, caricatore USB. . Termostato programmabile: alimentato tramite caricatore USB, inserito nella ciabatta. . Hub USB: alimentato da termostato. . Ventole USB: alimentate da hub USB. Documentazione inverter e power meter in inglese Nota E' bene ricordare che l'impiego di questi materiali richiede competenza elettrica e devono essere utilizzati conoscendo le Norme che ne regolano l'impiego. Se necessario altri dettagli verranno forniti via chat Consegna a mano
