Raro strumento composto “F. Barker & Son” c.1900

Descrizione

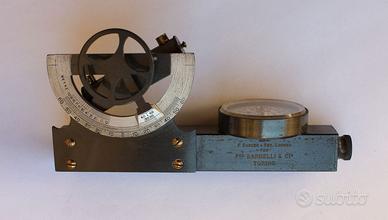

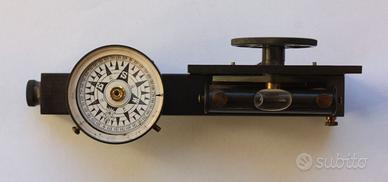

Antico e raro strumento composto da due strumenti base: una livella di Abney ed una bussola, prodotto e brevettato da Francis Barker & Son, London, nel 1900 circa, realizzato su richiesta di Bardelli & C., Torino. Lo strumento è in ottone con bella laccatura di protezione, utilizzato nel rilevamento di angoli sia nel piano verticale che nel piano orizzontale. La livella di Abney comprende una piccola livella mobile ed un clinometro a lettura indiretta tramite un goniometro argentato dotato di nonio per lettura di precisione, il tutto fissato su un tubo di mira fisso, ad un’estremità del quale è alloggiata una bussola per il rilevamento di angoli azimutali. Il clinometro presenta un arco con doppia graduazione: una scala in gradi sessagesimali suddivisa in due settori ± 60 gradi ed una scala di lunghezze fino a 10 metri. Quadrante bussola: rosa dei venti con 32 suddivisioni e fiore di giglio (Nord magnetico). Dimensioni: lunghezza 12 cm, altezza 6 cm circa, diametro bussola 36 mm. Peso complessivo pari a 160 grammi circa.
