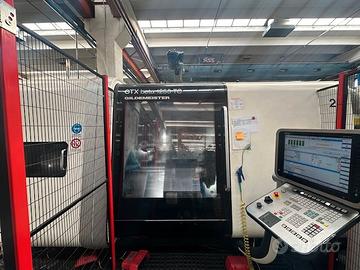

DMG CTX beta 1250 TC 4A

Descrizione

Centro di tornitura e fresatura a due mandrini Anno 2012 Controllo CNC SIEMENS SINUMERIK 840D solution line con controllo ERGOline con ShopTurn 3G, sistema operativo Linux, completo DIN/ISO - mandrino principale e contromandrino come elettromandrino integrato ISM 76, potenza 25/32 KW (100/40% ED) coppia 280/360 Nm (100/40% ED) 5000 U/min, _ dispositivo di serraggio cavo ø 67 mm - dispositivo di serraggio semicavo (idraulico), - 2 assi C - HSK-63A DIN 69893 - asse Y ± 100 mm - asse B ±110° mit - sistemi di misura diretti, assoluti negli assi X1-, Y1-, Z1, X2 - magazzino utensile a disco a 24 posizioni, posizionato al di sopra del mandrino principale - slitta a croce inferiore con revolver a stella a 12 posizioni, alloggiamento VDI 40, DIN 69880-40 con interfaccia di precisione TRIFIX e azionamento utensili allacciamento/azionamento secondo DIN 5480 - pompa refrigerante 6 bar; 20 l/min - evacuatore trucioli a elementi incernierati, altezza di evacuazione 1200 mm - sistema di refrigerazione per elettromandrino, consolle motore, mandrino di fresatura/torniutra, motore torque asse B Controllo CNC Siemens 840D ERGOline con ShopTurn 3 G - Motore avanzamento Z1 - Motore avanzamento Z2 - Sistema di misura diretto Y2 - Sistema di misura diretto Z2-Z3 - Azionamento portellone automatico - Gruppo refrigerato 8/20 bar, 600 l - Funzione contropunta per contromandrino - Autocentrante KNCS-N 315-91 - Autocentrante KNCS-N 315-91 - Lampada 4 colori - Pacchetto elevate temperature - Sistema di controllo utensile, Artis, tipo CTM Ore della macchina: 31754 Ore del mandrino: 1.850 mandrino sostituito Area lavoro Ø tornibile sopra il bancale 700 mm Ø tornibile fino al revolver 540 mm Ø tornibile, max. 340 mm distanza mandrino 1470 mm Corse slitta I, asse X, trasversale (inferiore,centro) 450 (-10) mm slitta I, asse Y, inclinato ±100 mm slitta I, asse Z, longitudinale 1200 mm slitta I, asse B ±110 ° slitta II, asse X, trasversale 195 mm slitta II, asse Z, longitudinale 1200 mm slitta III,
