Descrizione

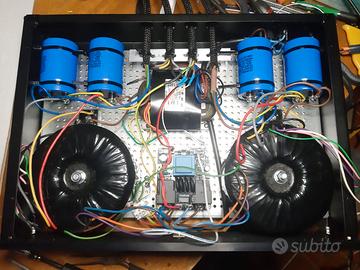

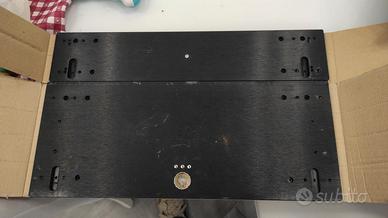

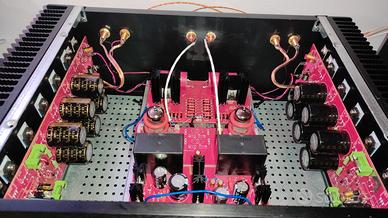

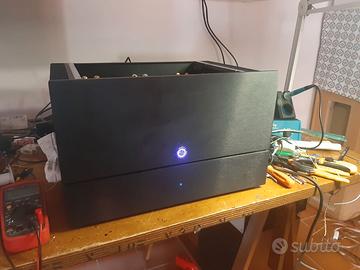

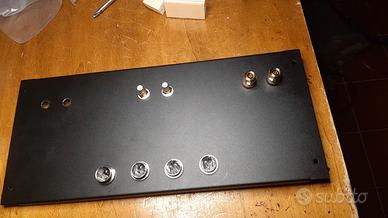

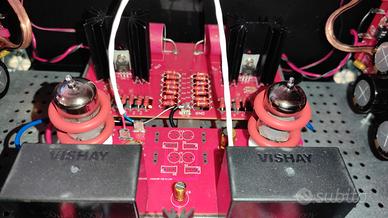

Progetto Hybrid Amplifier End 2023 di Andrea Ciuffoli (Visionabile sul sito audiodesignguide e DiyAudio), su base circuitale Audio Research D100. Stadio di tensione con valvola 6Z51P selezionata (triodo) e buffer IRF820, stadio di corrente Diamond Buffer con transistor finali NJW0281G/NJW0302G ON Semi da 60 A di picco. Zero feedback globale, alimentazione separata per canale, DC servo, soft start. Nessun fusibile né relè nel percorso del segnale. Circa 125 W su 8Ω, Impedenza di ingresso 110 kΩ, impedenza di uscita Circa 0,1Ω, banda passante da 10Hz a oltre 1 MHz. Componentistica senza compromessi: resistenze Vishay Dale RN55/RN60 a film metallico 1%, condensatori elettrolitici Nichicon KG serie audiograde, film Wima MKS e Vishay MKP, condensatore di interstadio MKP Jantzen Silver Z-Cap. Due trasformatori 500 VA Canterbury Windings (UK) costruiti su specifica: tipo Audiograde (flusso ridotto del 10%), schermo elettrostatico, fascia GOSS anti-dispersione, nucleo potted. Chassis HiFi 2000 Modushop in due unità (4U + 2U), pannelli da 10 mm, lavorazione meccanica su specifica. Costo dei componenti superiore a 1.500€. Costruito e collaudato personalmente dal progettista, misure documentate. Funzionamento regolare, nessun problema. Vendita a privato, nessuna garanzia commerciale.
