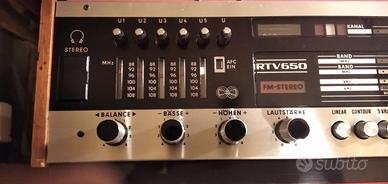

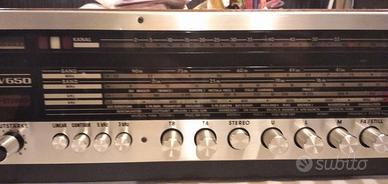

Descrizione
•Produttore: Grundig
•Modello: RTV-650
•Tipo: Ricevitore
•Prodotto in: Germania
•Colore: pannello frontale in alluminio spazzolato argento/nero, alloggiamento in legno pregiato noce opaco, a scelta teak naturale o palissandro opaco
•Tipo: Amplificatore sintonizzatore stereo
•Periodo di costruzione: 1969 - 1971
•Consumo energetico: 100 W max., senza segnale 30 W
•Dimensioni: (LxAxP) 600 x 140 x 310 mm.
•Peso: 9,5 kg

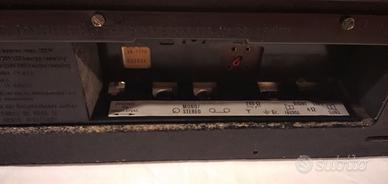

Connessioni
•Numero di ingressi:
oPhono MM: 5 mV, 47 kOhm, max. 100 mV
oCristallo fono: 250 mV, 1 MOHm, max. 3 V
oRegistratore a cassette: 500 mV / 470 kOhm, max. 5 V
oAntenna: 240 Ohm
•Numero di uscite:
oRegistratore a cassette: 0,1 - 2 mV per kOhm
oPrese DIN per 2 altoparlanti L / R, 4 - 16 Ohm
oCuffie stereo
Dati tecnici
•Ricezione: FM stereo / mono, MW, LW, KW I, KW II
•Frequenze:
oFM: 87,5 - 108 MHz
MW: 510 - 1620 kHz LW: 145 - 350 kHz CW I: 3,15 - 8,8 MHz
•
oKW II: 8,6 - 22,5 MHz
•Risposta in frequenza: 40 Hz - 15 KHz (± 2 dB)
•Sensibilità di input:
oVHF: 1,4 µV per deviazione di 15 kHz e rapporto segnale/rumore di 26 dB
oMW: 6,5µV
LF: 8,0µV
•
oPotenza assorbita: 5µV
oPotenza II: 5 - 10µV
•Fattore di distorsione stereo: 0,5%
•Selezione dell'onda comune: 2,0 dB a 1 mV di tensione dell'antenna e deviazione di 75 kHz
•Tensione di rumore: >75 dB
•Rifiuto IF: > 86 dB
•Rifiuto AM: > 65 dB
•Rifiuto IF: 66 dB
•Attenuazione della diafonia: 35 dB
•Potenza dinamica
o8 Ohm:
o4 Ohm: 2 x 30W DIN
Fattore di distorsione: < 0,5% a 40-16.000 Hz e 0,2% a 1.000 Hz 50 W e 4 Ohm
•Fattore di resistenza: 14 su 4 Ohm
•Frequenza operativa: 20 - 20'000 Hz ± 1,5 dB
•Frequenza di banda: 10 - 40'000 Hz
•Signalrauschabstand:
oPhono 1 e 2: >60 dB
oSintonizzatore: >84 dB
oNastro: >84 dB
oAttenuazione di diafonia 55 dB / 1000 Hz, 50 dB / 40 - 10000 Hz
Legno in condizioni accettabili
Non testato si accende ma non emette segnale amplificato
incluso schema tecnico rarissimo
