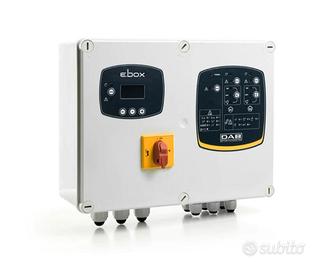

Dab Pumps EBOX PLUS 230-400V/50-60

Descrizione

Quadro elettronico di comando per protezione e funzionamento automatico di una o due elettropompe monofasi/trifasi per applicazioni domestiche, civili e industriali. Versione 60163215 Dab Pumps Sistemi di comando e controllo PLUS 230-400V/50-60, Trifase, IP55, 12 cm lunghezza, 32 cm larghezza, 26 cm altezza, kg 5 - 60163215 EBOX PLUS è un quadro elettronico di comando per la protezione ed il funzionamento automatico di una o due elettropompe sommergibili o di pressurizzazione sia monofasi che trifasi, installate in ambito domestico, civile e industriale. Costruzione del quadro Fornito su cassetta in materiale termoplastico autoestinguente, con un grado di protezione IP55, il quadro protegge le elettropompe dalle condizione anomale come: sovraccarichi e sovratemperatura a riarmo automatico, cortocircuiti con fusibili, sovracorrenti delle pompe (protezione amperometrica), tensioni anomali, marcia a secco, rapidi avviamenti, guasto del del sensore di pressione o incoerenza dei comandi di protezione esterni. Componenti a fronte quadro Sezionatore generale con blocco porta lucchettabile Pulsanti selezione funzionamento AUT - OFF - MAN Pulsanti RESET allarmi Spie segnalazione marcia, blocco, allarmi Componenti interni al quadro Scheda elettronica di comando e controllo, fusibili di protezione, contattori Morsetti di collegamento all’alimentazione trifase (L1-L2-L3) Morsetti di collegamento alle elettropompe trifase (U-V-W) Morsetti di collegamento ai pressostati, sensori, protezione termica KK, contatti N.O segnalazioni allarme. Dip switch di selezione funzionamento: galleggianti o sensore di livello, riempimento o svuotamento vasche, funzionamento con una o due pompe Caratteristiche tecniche Tensione nominale di alimentazione: monofase 230 V / trifase 230 V / trifase 400 V (selezione automatica) Frequenza: 50 - 60 Hz Potenza massima di impiego: 5.5 kW + 5.5 kW Corrente massima di impiego: 12 A + 12 A Limiti di impiego temperatura ambiente: -10° C +40°
