Modulo driver per motori DC brushless (BLDC)

Descrizione

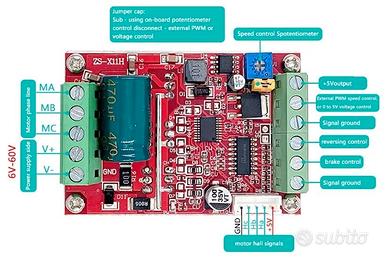

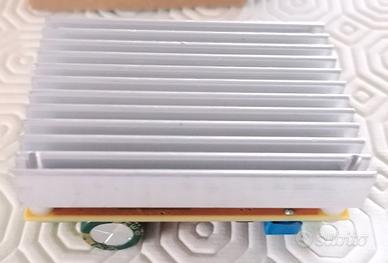

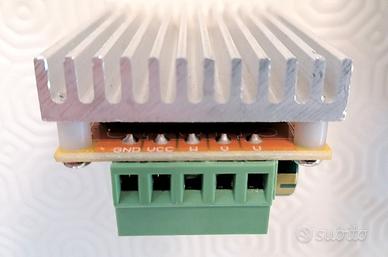

Modulo driver per motori DC brushless (BLDC) ad alta potenza. Connessioni di Potenza (Morsettiera a 5 pin) - VCC: Ingresso del polo positivo dell'alimentazione (corrente continua da 6 a 60 volt). - GND: Ingresso del polo negativo dell'alimentazione - W / V / U: Tre pin per collegare le tre fasi del motore brushless (fino a 400 Watt) Connessioni di Controllo (Morsettiera a 6 pin) - 5V: Uscita di servizio ad esempio per alimentare un modulo Arduino. - PWM / Speed: Ingresso per il segnale di controllo della velocità (può accettare un segnale PWM da 50 Hz a 20 KHz o una tensione 0-5V). - GND: Massa comune. - DIR: Controllo della direzione (senso orario/antiorario). - BRAKE: Funzione di freno elettronico. - GND: Massa comune. Caratteristiche principali - Grande condensatore elettrolitico (1000µF 50V): Serve a livellare i picchi di tensione causati dal motore. - Dissipatore in alluminio molto voluminoso: Il modulo può gestire correnti elevate (fino a 15-20A continui, se ben ventilato). - Sei MOSFET di potenza in contenitore TO220 - Trimmer: Serve per preimpostare la velocità in modo fisso - Connettore opzionale per collegare i sensori HALL del motore (per il funzionamento normale non è necessario collegarli)
