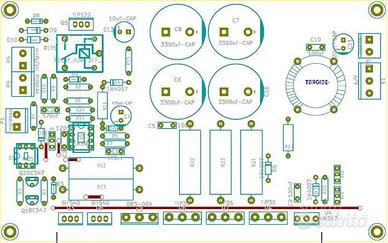

Progetto per alimentatore variabile da laboratorio

Descrizione

Progetto per realizzare un alimentatore 0-40v 0-10A con regolazione Come da titolo propongo il progetto per la costruzione di un Valido alimentatore da laboratorio con regolazione continua della corrente da 0 a 8A, ( nei test ho raggiunto 10A senza problemi),ha anche la preregolazione per dissipare il minimo sindacale, la preregolazione porta la tensione da regolare ad un valore di circa 6V maggiore a quella di uscita, il resto lo fa la regolazione lineare. costo del progetto: 15 euro Fornirò per email Gerber, schema, lista componenti, piani di montaggio. I componenti non sono inclusi nel prezzo. LISTA COMPONENTI: | C1 470nf | C2 470nf | C3 120nf | C4 470uf elettrolitico 25Volt | C5 100nf | C6 3300uf elettrolitico 50 volt | C7 3300uf elettrolitico 50 volt | C8 3300uf elettrolitico 50 volt | C9 100nf | C10 100nf | C11 22uf elettrolitico 50 volt | C13 10uf elettrolitico 50 volt | C16 3300uf elettrolitico 50 volt | D1 1N4007 | D2 1N4148 | D3 5,1V-ZENER | D4 1N4007 | D5 15V-ZENER 1W | D6 1N4007 | D7 1N4007 | D8 ZENER-12V | D9 1N4007 | D10 1N4007 | K1 Morsettiera 3 poli | P1 Morsettiera 2 poli | P3 Morsettiera 2 poli | P4 Morsettiera 2 poli | P5 Morsettiera 2 poli | Q1 BC547 | Q2 BC547 | Q3 IRF540 | Q4 TIP36 | Q5 TIP122 | Q6 TIP36 | Q7 TIP36 | Q8 IRF540 | R1 10K | R2 33 ohm | R3 10K | R4 4,7KPOT ( va bene anche da 5K) | R5 10K | R6 4,7K | R7 22K | R8 10K | R9 10K | R10 3,3K | R11 1,5K-1W | R12 0,22 ohm-5W | R13 0,22 ohm-5W | R14 33 ohm | R15 3,3K-1/2W | R17 2,7 ohm -1W | R18 4,7K-POT ( va bene anche da 5K) | R19 470-POT ( va bene anche da 1K) | R20 180 ohm | R21 0,1 ohm-5W | R22 0,1 ohm-5W | R23 0,1 ohm-5W | R24 33 ohm | RLY1 HF3FA-012-ZTF | TR1 Toroide | U1 4N25 | U2 LM358 | U3 D83-004 ( diodo di potenza che si trova in tutti gli ATX, ne va bene uno qualsiasi a cadoto comune) | U4 LM317
