Descrizione

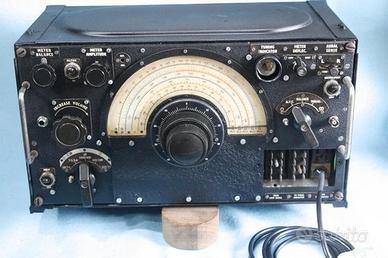

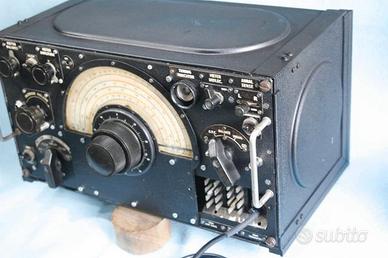

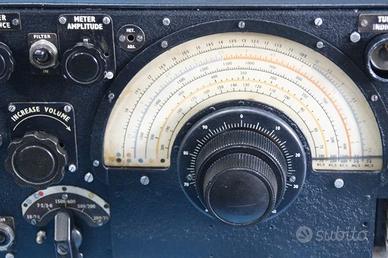

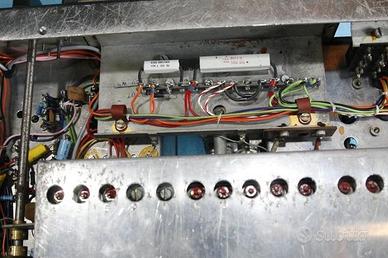

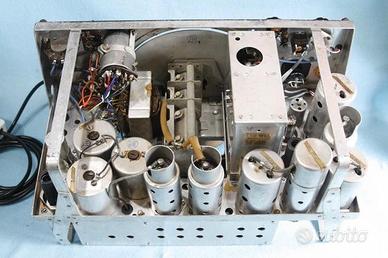

L'R1155 è stato restaurato secondo le specifiche standard ed è il più fedele possibile all'originale. Le etichette originali sono apposte sul pannello frontale, mentre sia il pannello frontale che l'involucro esterno sono verniciati di nero. L'«occhio magico» è luminoso e funziona correttamente grazie al circuito AGC. Il telaio e l'involucro esterno sono realizzati in alluminio. Nel complesso, sembra appena uscito dalla fabbrica. Lo schema dell’ARU presenta ora il consueto potenziale negativo (il telaio è alimentato dalla tensione dell’unità) e viene applicato a entrambi gli amplificatori di frequenza intermedia, all’amplificatore di alta frequenza e al miscelatore. Manca lo schema DF, mentre per facilitare la calibrazione viene utilizzato un generatore al quarzo con frequenza di 2 MHz. Gli alloggiamenti del BFO e la bobina sono quelli originali, mentre le resistenze interne e i condensatori di disaccoppiamento sono stati sostituiti. Le funzioni di controllo includono: Bilanciamento del contatore - passo BFO Filtro - filtro delle alte frequenze Misura dell’ampiezza - guadagno HF Presa Jack - uscita per altoparlanti da 3 Ω Aumento del volume - guadagno AF Hetr - BFO on/off Wavechange — Avete indovinato. Meter Deflec - generatore di marker al quarzo a 2 MHz Percezione uditiva - non utilizzato Velocità di commutazione - accensione/spegnimento dell’alimentazione Interruttore principale - cerchi concentrici - AGC disattivato/AGC attivato BNC - antenna per tutte le bande Prese Jones — non collegate Serie di valvole: Amplificatore HF — tipo EF39 Convertitore di frequenza — tipo ECH35 2 amplificatori IF — tipo EF39 Amplificatore AF/rilevatore/AGC — tipo EBC91 Uscita — tipo EL95 BFO - tipo EBC33 Indicatore di sintonizzazione - tipo EM31 Generatore di segnali - EF92
