Motoriduttore a 6 Velocità

Descrizione

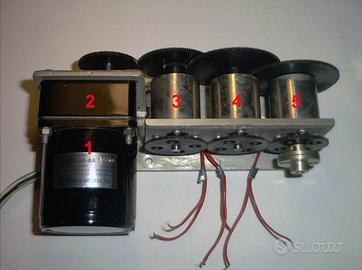

Si tratta di un piccolo gruppo motoriduttore della nipponica Oriental motor Co. Ltd. facente parte del gruppo di scansione di un'attrezzatura ottica della PerKin Elmer. Breve descrizione delle caratteristiche del complesso, con rif. alla penultima foto : il motorino sincrono (1) può essere commutato da 2 a 4 poli, quindi vel. dell'albero primario 3000 o 1500 G./min. a 50 Hz. La velocità viene quindi ridotta a 15 o 7,5 g/min. dal riduttore (2) direttamente accoppiato al motore. I dispositivi ai punti (3),(4),(5) sono 3 frizioni magnetiche (magnetic clutch) che permettono di accoppiare magneticamente fra di loro le 2 ruote dentate fissate sui 2 semiassi della frizione magnetica. Questo permette di ottenere sulla flangia di uscita ben 6 velocità: 0,375 - 0,75 - 1,5 - 3 - 7,5 - 15 g./min. La velocità fornita alla flangia è rigorosamente costante perchè agganciata alla frequenza di rete. Il gruppo riduttore di velocità viene fornito completo del condensatore necessario al suo funzionamento e del dettagliato schema elettrico necessario per il suo corretto funzionamento. Caratteristiche: - Alimentazione motore 100 - 110 V c.a. - alimentazione frizioni magnetiche 9 - 12 V c.c. - velocità alla flangia di uscita a 50Hz. 0,375-0,75-1,5-3-7,5-15 g./min - peso del gruppo 1,85 Kg Spedizione gratuita con corriere espresso
