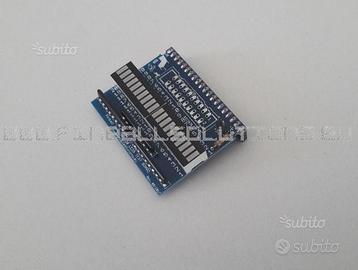

Modulo LED di test per schede flipper Zaccaria

Descrizione

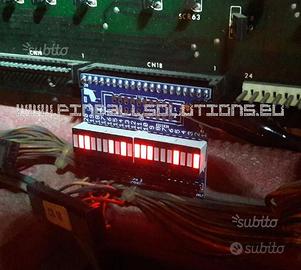

Questo modulo LED è specifico per le schede driver G2 dei flipper Zaccaria poiché puo' essere direttamente collegato ai connettori 20PIN (CN18, CN19, CN20, CN21, CN22) e può essere utilizzato direttamente su un flipper funzionante per testare le uscite lampade. Aiuta a identificare SCR e/o Circuiti Integrati guasti sulle uscite lampada della scheda driver. Quando è collegato direttamente ad una scheda driver Zaccaria dentro un flipper, vi da la possibilità di eseguire il programma di test lampade a condizione di avere la CPU funzionante. I LED della scheda vi aiuteranno ad identificare le uscite difettose. Al fine di collegarlo ad una scheda driver G1 Zaccaria è necessario un convertitore speciale per schede driver G1. Può anche essere utilizzato per testare output di altre schede elettroniche grazie al connettore standard IDC20 incluso. Caratteristiche principali: - Può essere utilizzato su una scheda driver dentro il flipper - Può essere collegato direttamente ad una scheda driver G2 Zaccaria - È possibile collegarlo ad una driver G1 Zaccaria utilizzando un modulo di collegamento G1 - Può essere utilizzato in serie con altri moduli grazie al collegamento tramite ponticelli - Può essere utilizzato per altri scopi come uscite test CPU con strumenti di test Leon utilizzando il connettore IDC20 - Molto piccolo e compatto grazie alle barre LED - Facile da montare e prezzo competitivo La diagnostica su un circuito lampade di una driver non è mai stata così facile!!! Questo modulo è venduto in kit da montare. Il connettore a coccodrillo necessario per ottenere la corrente di ingresso +5v non è fornito. Il kit comprende: 1 PCB 1 IDC maschio 20 pin 1 connettore femmina 20 pin 2 barre LED 1 ponticello femmina-femmina resistenze Questo modulo può essere utilizzato anche con altre marche ma attualmente forniamo opzionalmente solo i connettori di collegamento per flipper Zaccaria. Per info: info@pinballsolutions.eu
