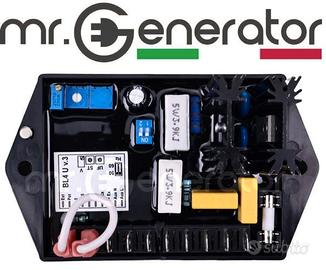

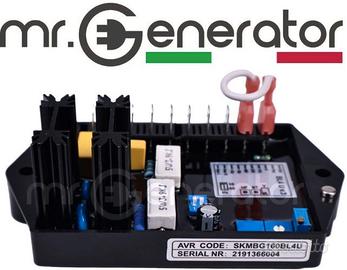

BL4-U AVR REGOLATORE DI TENSIONE GENERATORE

Descrizione

BL4-U è un regolatore automatico di tensione (AVR) di tipo tiristore a semionda con controllo di fase, fa parte del sistema di eccitazione di un generatore. Oltre a regolare la tensione del generatore, il circuito dell’ AVR BL4-U include funzioni di protezione da sottovelocità. La potenza di eccitazione è derivata direttamente dai terminali del generatore. L'accumulo di tensione positiva dai livelli residui è garantito dall'uso di semiconduttori “efficient” nel circuito di potenza dell'AVR. Il BL4-U è collegato agli avvolgimenti dello statore principale e agli avvolgimenti del campo dell'eccitatrice per fornire un controllo a circuito chiuso della tensione di uscita. Oltre a essere alimentato dallo statore principale, sull'AVR deriva anche una tensione campione degli avvolgimenti di uscita per scopi di controllo della tensione. In risposta a questa tensione campione, l'AVR BL4-U controlla la potenza immessa nel campo dell'eccitatore e quindi nel campo principale per mantenere la tensione di uscita della macchina entro i limiti specifici, compensando carico, velocità, temperatura e fattore di potenza del generatore. Un circuito di misurazione della frequenza monitora costantemente l'uscita del generatore e fornisce protezione dalla sottovelocità in uscita del sistema di eccitazione, riducendo la tensione di uscita proporzionalmente alla velocità al di sotto soglia preimpostata. È prevista una regolazione manuale per l'impostazione di fabbrica del punto di roll-off della sottofrequenza (UF). Questo può essere facilmente modificato a 50 o 60 Hz nel ponticello a due posizioni. È prevista la connessione di un potenziometro di tensione remoto, che consente all'utente un controllo preciso dell'uscita del generatore. Confezione contente : 1,00 Pezzo di AVR BL4-U nuovo garantito + Manuali d'uso e Manutenzione.
