Descrizione

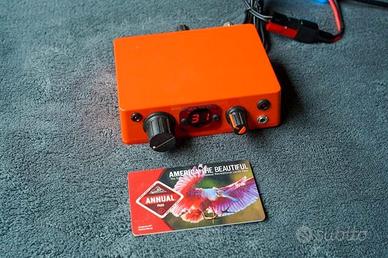

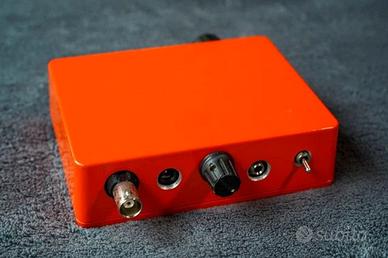

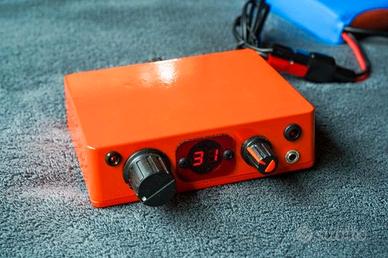

Caratteristiche tecniche La gamma di frequenza va approssimativamente da 7,017 a 7,047 MHz. Display digitale a LED a due cifre con potenziometro di sintonizzazione a 10 giri. La potenza di uscita è regolabile da 0 a 5 W tramite i comandi sul pannello posteriore. L'interruttore dell'attenuatore RX da 12 dB è situato sul pannello posteriore, mentre l'indicatore si trova sul pannello frontale. Filtro IF al quarzo con banda passante stretta di 350 Hz (-6 dB) per la ricezione di un singolo segnale. Sensibilità del ricevitore (MDS): 0,15 microvolt Soppressione dell'immagine: 68 dB Le armoniche e le componenti parassite del segnale del trasmettitore a -55 dBn garantiscono la conformità ai requisiti FCC. Corrente assorbita dal ricevitore: circa 46 mA. Corrente assorbita dal trasmettitore: 400–800 mA con tensione di ingresso di 12 V. La scheda a circuiti stampati contiene 104 componenti SMT montati meccanicamente e 17 componenti aggiuntivi per il montaggio a foro passante, il che consente di eseguire la completa configurazione di fabbrica del ricetrasmettitore. Alloggiamento realizzato con stampaggio a pressione e verniciato a polvere. Contenuto della confezione 40MXCVR — Transceiver CW da 40 metri Manuale di montaggio/uso
