HAGER ED193 224193

Descrizione

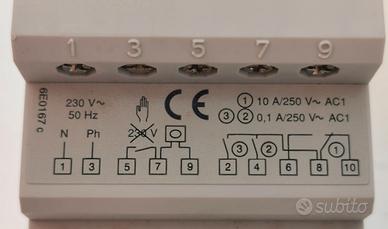

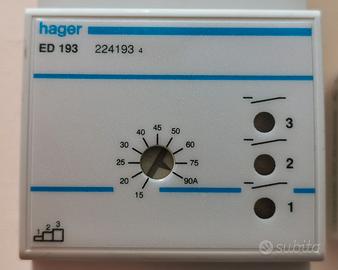

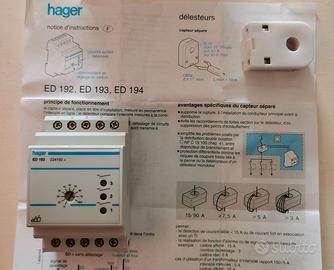

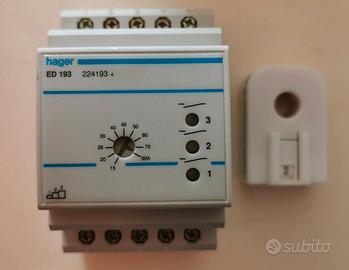

HAGER ED193 224193 NUOVO IN CONFEZIONE ORIGINALE 2 PEZZI DISPONIBILI PREZZO AL SINGOLO PEZZO Contattore di eliminazione del carico gerarchico a 3 vie HAGER ED193, regolabile da 15-90 A, con TI o toro che misura l'intensità reale totale. Il contatto di scambio in uscita 1 (morsetto 8, 10) supporta una potenza di 2 kW in resistivo (AC1), ma per preservare il distacco del carico si consiglia comunque di relè. ATTENZIONE ma i contatti 2 (morsetto 4.8) e 3 (morsetto 2.8) non supportano alimentazione e devono essere relè da contattori con contatti NC (normalmente chiusi). Nuovo, mai montato, con manuale in francese. Principio di funzionamento il sensore separato, posto in testa all'impianto, misura permanentemente l'intensità in linea; il distacco del carico confronta l'intensità misurata con il setpoint visualizzato (da 15 a 90 A) sulla scatola; un eccesso provoca il distacco del carico dei circuiti non prioritari per 5 minuti Specifiche tecniche caratteristiche elettriche - alimentazione 230 V +10%–15%50 Hz - consumo energetico da 2,9 a 3,5 W - contatti di uscita: ➀ inverter a potenziale zero: 2 KW in AC1 ➁, ➂ Contatti NA: 0,1 A /250 V /cos ————— 0,5 in uscita diretta da associare a contattori NA (es. ES 230, ES 430, ecc.) - numero di cicli di ricarica: 50.000 - ingresso forzato: corrente massima 150 mA - ingresso forzato: corrente massima 150 mA caratteristiche funzionali - taglie: 15 -20 -25 -30 -40 -45 -50 -60 -75 -90 A - intensità di intervento 1,01 x I interruttore - sensore intercambiabile - ritardo prima della riduzione del carico da 0,4 a 0,9 secondi - tempo di riduzione del carico 6 min ± 2' - tempo di reazione tra 2 livelli di distacco del carico: 200 ms - ritardo all'accensione 1 secondo
