PCB LX 1518 - ESR METER di NUOVA ELETTRONICA

Descrizione

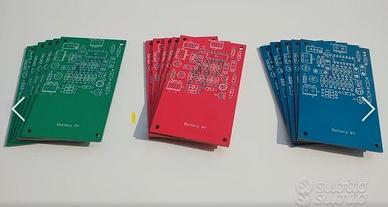

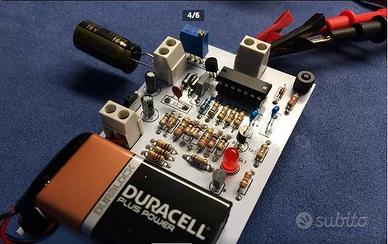

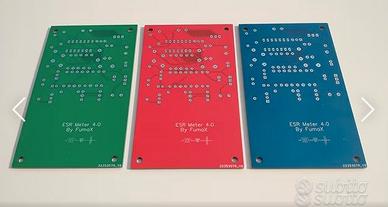

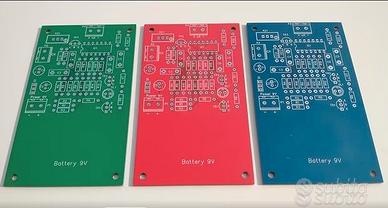

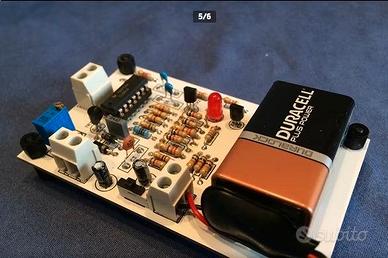

Nel lontano 2002 la rivista Nuova Elettronica pubblicò un interessante articolo dal titolo Misurare la ESR di un elettrolitico correlato dal KIT LX 1518Rivista n. 212 Il KIT in oggetto consente di trovare velocemente i condensatori elettolitici non conformi (con ESR elevato) SENZA DISSALDARLI DALLO STAMPATO. Un vero ed utilissimo strumentino per riportare in vita apparati elettronici guasti a causa di qualche condensatore del valore di frazione di ? Purtroppo la rivista ha cessato di esistere qualche anno fa e molti suoi lettori hanno continuato a cercare di costruire questo utilissimo strumento senza però trovare il KIT LX1518Anch'io ho inutilmento cercato in rete il KIT e cosi' me lo sono realizzato utilizzando un Tool gratuito online EasyEda e facendo realizzare i PCB in Cina. La qualità è ottima ed è disponibile in tre tonalità differenti ( blu, rosso e verde ) La foto con la PCB di altri colori sono relative a lotti precedenti Lo schema utiizzato è quello originale di Nuova Elettronica ragion per cui per la fase di assemblaggio è sufficiente seguire l'elenco materiale della rivista Spedisco in tutta Italia
